实验目的：

1、 当触发系统的启动按钮时，S7-1500本地的3号槽位DQ模块的输出QB4内的8位以0.5Hz的频率实现指示灯的逐位顺序滚动点亮(即跑马灯功能)。

2、 当系统停止时，QB4的所有位需被复位为0。

实训操作：

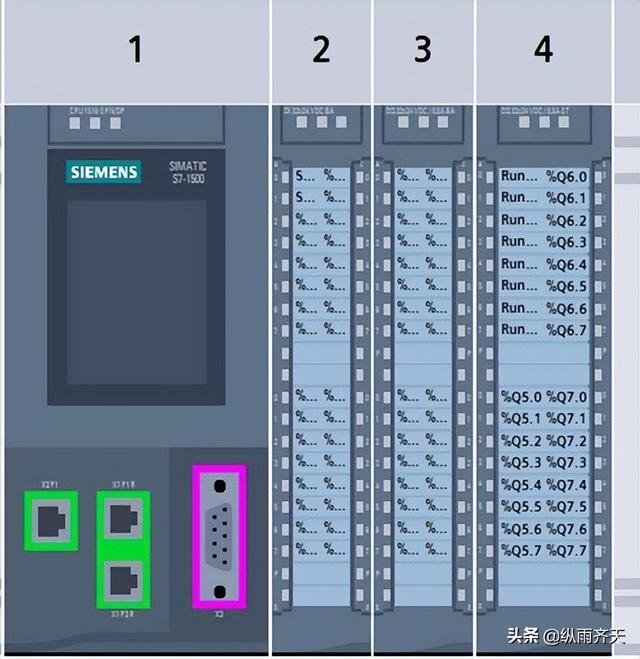

1>、新建项目，添加新设备，在硬件组态窗口组态1500CPU和一个DI和两个DO模块；

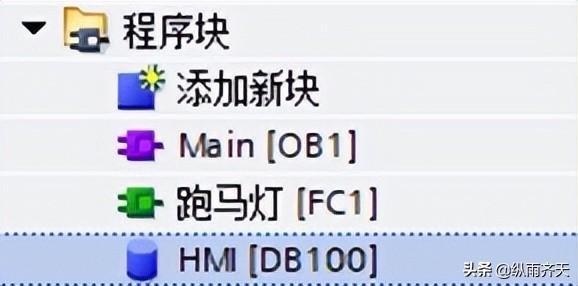

2>、程序编写

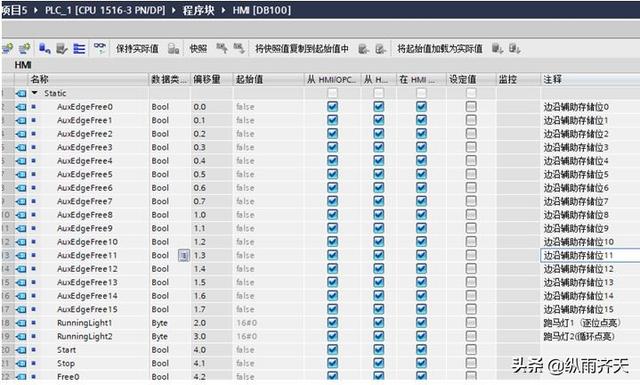

2.1、建立全局DB块，DB100

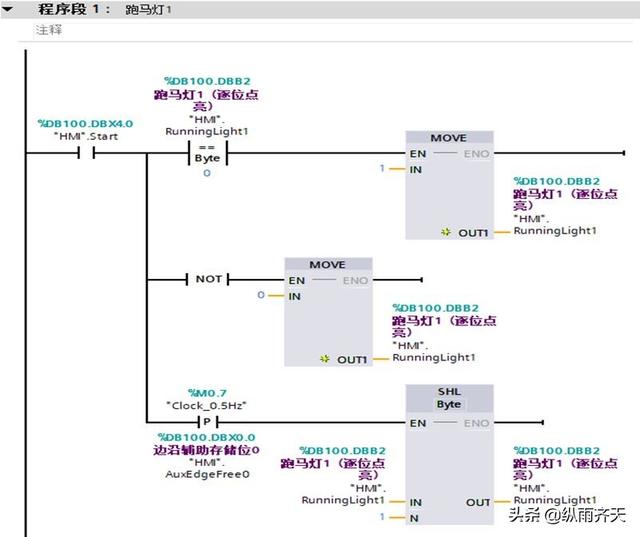

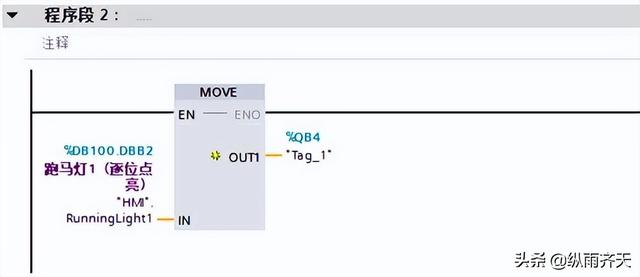

2.2、建立功能FC1

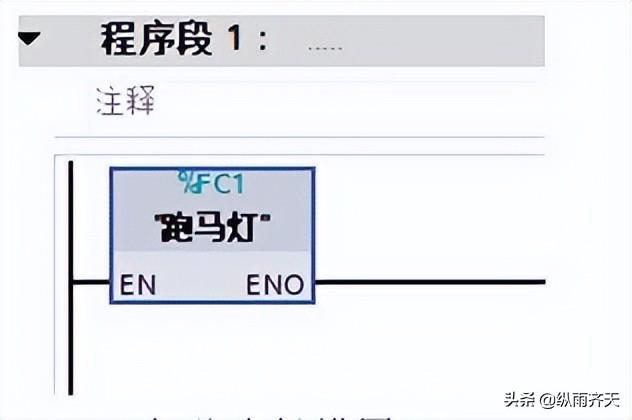

2.3、在OB1中调用功能FC1

3>、添加仿真触摸屏

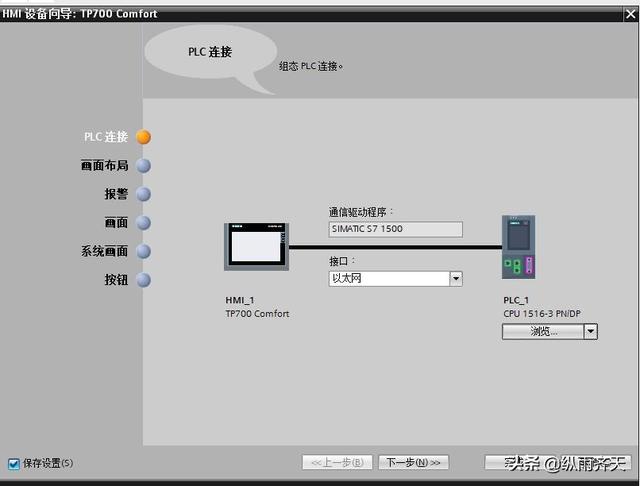

3.1、添加新设备àTP700 Comfort触摸屏，并根据向导组态好触摸屏；

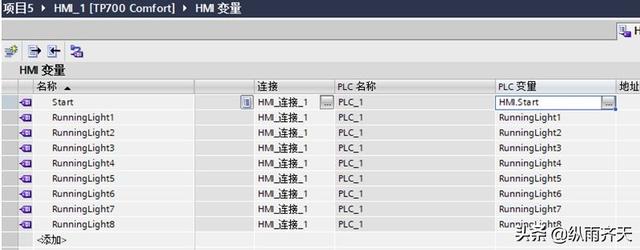

3.2、建立连接变量

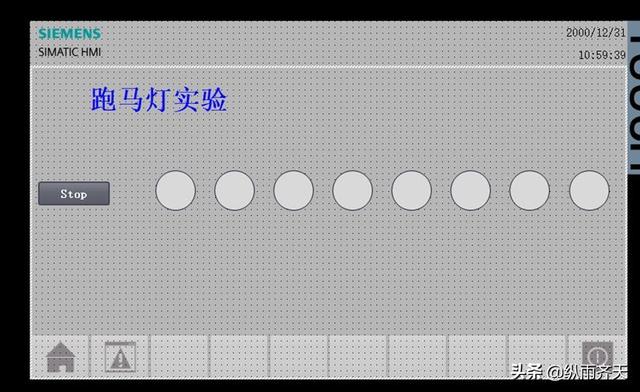

3.3、编辑根画面

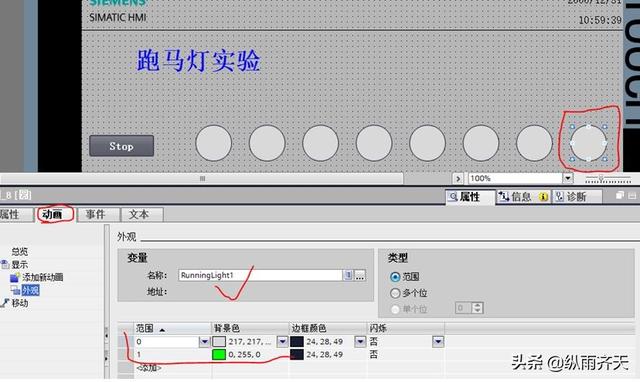

3.4、对象的变量连接：鼠标右键单击选择对象，在对象属性对话框中依次编辑对象的动画属性；

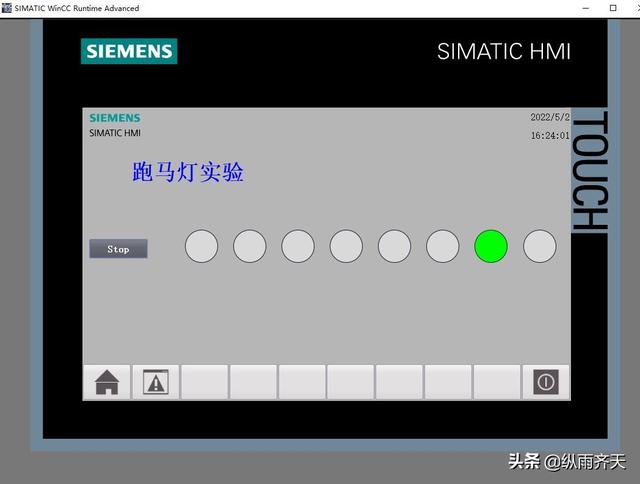

4>、程序下载仿真：

5>、问题延伸讨论：

①、仿真过程中无法对DI模块的点进行强制；

②、仿真过程中，若时钟频率设置的太快，在仿真触摸屏上看到的跑马灯效果是乱的；

③、利用CPU自带的CPU时钟触发跑马灯，在启动时会造成跑马灯的第一个显示时间不够精准；

④、本例是利用移位指令来实现跑马灯，还可以使用循环移位；

⑤、给模块的Q点区域赋值时需单独赋值，否则易造成启动后第一位看不到点亮的效果。
